NAYY / NAYY-fl / NAYY-LS
Tətbiq sahəsi
Nominal işçi gərginliyi 0,6/1,0; kV olan bu kabellər, rütubətli və quru istehsalat obyektlərində, kabel estakadalarında, yaşayış binalarının bloklarında, açıq hava şəraitində, mexaniki təsirlərin olmayacağı yerlərdə, elektrik enerjisinin paylanması və ötürülməsi üçün istifadə olunur.

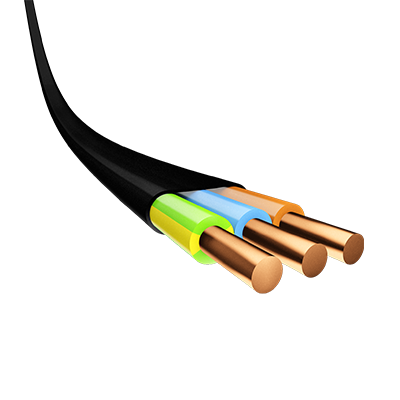

KONSTRUKSİYA
- Cərəyan keçirən damar - Alümuinium
- İzolyasiya - PVC
- Dolğu - PVC
- ÖRTÜK - PVC
Cərəyan keçirən damarların hazırlanması
| En kəsik sahəsinə görə, cərəyan keçirən damarları təşkil edən məftillər | En kəsik sahəsi, mm2 |
| Tək məftilli cərəyan keçirən damar | 1,5 ÷ 10 / - |
| Çox məftilli cərəyan keçirən damar | 16 ÷ 240 / 25 ÷ 185 |
Kabelin texniki göstəriciləri
| Kabelin markası | Cərəyan keçirən damarın en kəsik sahəsi, (mm2) | Kabelin təxmini diametri, (mm) | Kabelin təxmini çəkisi, (kq/km) | 20˚C-də damarın sabit cərəyanda müqaviməti Om/km (maks.) |
NAYY / NAYY-fl / NAYY-LS 1,0 kV | 1 x 16 1 x 25 1 x 35 1 x 50 1 x 70 1 x 95 1 x 120 1 x 150 1 x 185 1 x 240 1 x 300 1 x 400 | 10 11 12 14 16 18 19 21 24 26 30 33 | 119 162 199 263 336 447 533 662 807 1013 1250 1650 | 1.91 1.20 0.87 0.64 0.443 0.320 0.253 0.206 0.164 0.125 0.100 0.0778 |
Kabelin texniki göstəriciləri
| Kabelin markası | Cərəyan keçirən damarın en kəsik sahəsi, (mm2) | Kabelin təxmini diametri, (mm) | Kabelin təxmini çəkisi, (kq/km) | 20˚C-də damarın sabit cərəyanda müqaviməti Om/km (maks.) |
| 2x4.0 | 13,0 | 210 | 7,41 | |
| 2x6.0 | 14,0 | 250 | 5,11 | |
| 2x10 | 16,0 | 332 | 3,08 | |
| 2x16 | 18,4 | 450 | 1,91 | |
| 2x25 | 21,2 | 684 | 1,2 | |
| 2x35 | 23,5 | 843 | 0,868 | |
| 2x50 | 26,5 | 1135 | 0,641 | |
| 3x2.5 | 11,8 | 168 | 12,1 | |
| 3x4.0 | 13,6 | 230 | 7,41 | |
| 3x6.0 | 14,7 | 274 | 5,11 | |
| 3x10 | 16,8 | 367 | 3,08 | |
| 3 x 16 | 19,6 | 485 | 1,91 | |
| 3 x 25 | 22,6 | 681 | 1,20 | |
| 3 x 35 | 25,0 | 870 | 0,868 | |
| 3 x 50 | 28,5 | 1148 | 0,641 | |
| 3 x 70 | 33,0 | 1512 | 0,443 | |
| 3 x 95 | 37,5 | 1976 | 0,32 | |
| 3 x 120 | 40,8 | 2324 | 0,253 | |
| 3 x 150 | 45,5 | 2961 | 0,206 | |
| 3 x 185 | 50,4 | 3552 | 0,164 | |
| 3 x 240 | 56,2 | 4439 | 0,125 | |
| 4 x 2,5 | 12,6 | 167 | 12,1 | |
| 4 x 4,0 | 14,8 | 236 | 7,41 | |
| 4 x 6,0 | 16,0 | 286 | 5,11 | |
| 4 x 10 | 18,2 | 396 | 3,08 | |
| 4 x 16 | 21,4 | 569 | 1,91 | |
| 4 x 25 | 24,8 | 826 | 1,20 | |
NAYY / NAYY-fl / NAYY-LS 1,0 kV | 4 x 35 | 27,4 | 1029 | 0,868 |
| 4 x 50 | 31,6 | 1365 | 0,641 | |
| 4 x 70 | 36,3 | 1828 | 0,443 | |
| 4 x 95 | 41,6 | 2358 | 0,32 | |
| 4 x 120 | 45,2 | 2812 | 0,253 | |
| 4 x 150 | 50,5 | 3542 | 0,206 | |
| 4 x185 | 56,0 | 4255 | 0,164 | |
| 4 x 240 | 62,4 | 5322 | 0,125 | |
| 5 x 2,5 | 13,6 | 192 | 12,1 | |
| 5 x 4,0 | 16,0 | 271 | 7,41 | |
| 5 x 6,0 | 17,4 | 332 | 5,11 | |
| 5 х 10 | 20,0 | 475 | 3,08 | |
| 5 х 16 | 23,4 | 662 | 1,91 | |
| 5 х 25 | 27,3 | 963 | 1,20 | |
| 5 х 35 | 30,3 | 1206 | 0,868 | |
| 5 x 50 | 35 | 1670 | 0,641 |
Kabelin texniki göstəriciləri
TEXNİKİ PARAMETRLƏR
- Nominal işçi gərginliyi - 0,6/1,0 kV
- Damarların sayı - 1,2, 3, 4, 5
- Maksimum işçi temperaturu + 70˚C
- Maksimum qısa qapanma temperaturu +160˚C/5san
- Minimum əyilmə radiusu 12xD (Çox damarlı kabel üçün) D-kabelin xarici diametri
15xD (Tək damarlı kabel üçün)
